Qu'est-ce qu'une machine de moulage par coulée en sable et comment fonctionne-t-elle ?

Une machine de moulage par coulée en sable permet de créer des moules en sable qui façonnent le métal en fusion en pièces. Cette machine joue un rôle majeur dans la fabrication car elle augmente la productivité et améliore la qualité des moules. Vous constaterez moins de défauts et aurez besoin de moins de main-d'œuvre qualifiée grâce à cette machine. La plupart des pièces de fonderie métallique dans le monde…environ 60%—issues du moulage au sable. Si vous souhaitez travailler dans la métallurgie, vous devriez savoir comment cette machine rend le processus plus sûr et plus efficace.

Points clés à retenir

• Une machine de moulage par coulée en sable crée des moules pour les pièces métalliques, augmentant ainsi la productivité et réduisant les défauts.

• L'automatisation de ces machines permet de gagner du temps et de la main-d'œuvre, ce qui garantit des pièces moulées homogènes et de haute qualité.

• Comprendre les composants, comme la trémie à sable et le système de compactage, est essentiel pour une création de moule efficace.

• Une préparation et un compactage appropriés du sable permettent d'obtenir des moules plus résistants et de meilleurs produits finaux.

• Le moulage au sable est largement utilisé dans de nombreux secteurs, notamment l'automobile, l'aérospatiale et l'énergie, en raison de sa polyvalence et de son rapport coût-efficacité.

Présentation de la machine de moulage par coulée en sable

Qu'est-ce que c'est ?

Une machine de moulage au sable permet de façonner le sable en moules qui formeront des pièces métalliques. Cette machine sert à tasser le sable autour d'un gabarit, créant ainsi une cavité de la forme souhaitée. Elle utilise différents systèmes, comme des vibrateurs et des extrudeuses, pour garantir la densité du sable et la solidité du moule. plusieurs types de machines de moulage par coulée en sable dans le secteur. Chaque type offre des caractéristiques uniques pour répondre à différents besoins de fonderie.

Conseil : Vous pouvez choisir une machine de moulage par coulée de sable en fonction de vos besoins de production, de la taille du moule et du niveau d'automatisation souhaité.

Fonction principale

Vous utilisez une machine de moulage par coulée en sable pour créer des moules destinés à la fonderie de métaux. Les principales étapes sont les suivantes : Tasser du sable autour d'un motifOn retire le moule et on verse du métal en fusion dans la cavité. Ce procédé permet de fabriquer des pièces simples comme complexes. Les machines de moulage par coulée en sable se distinguent par l'utilisation de moules en sable et le fonctionnement de la gravité pour remplir la cavité de métal. L'absence de matrices en acier coûteuses permet de réduire les coûts d'outillage.

• La machine forme une cavité à l'aide de sable aggloméré.

• On verse du métal en fusion dans la cavité pour créer la pièce finale.

• Le moulage au sable convient parfaitement aux grandes pièces simples et peut également traiter des formes complexes.

Les machines de moulage par coulée en sable vous permettent de fabriquer une vaste gamme de pièces pour de nombreux secteurs industriels. Vous bénéficiez ainsi de leur polyvalence, des économies qu'elles permettent et de la possibilité de réaliser des pièces sur mesure.

Composants clés

Trémie et mélangeur à sable

On commence par la trémie et le mélangeur à sable. Cette étape prépare le sable pour le moulage. Le mélangeur mélange le sable avec des liants et de l'eau pour obtenir un mélange homogène. Une préparation homogène du sable permet d'éviter les défauts dans les pièces moulées. Des machines comme la Mélangeur de sable à résine de furane Enrobez le sable uniformément et ajoutez les liants avec précision. L'utilisation d'un mélangeur bien entretenu garantit des moules stables et réduit les problèmes tels que les bulles de gaz ou les surfaces rugueuses.

Conseil : Un mélange homogène du sable permet d'obtenir des moules de meilleure qualité et des pièces moulées plus résistantes.

Boîte à mouler (flacon)

Le boîte à mouleLe châssis, également appelé boîte à mouler, contient le sable pendant le processus de moulage. Il sert à soutenir le moule et à maintenir sa forme sous pression. Les fonderies optent souvent pour des châssis en fonte ductile ou en acier soudé pour leur robustesse. Le châssis doit résister à une pression élevée et aux chocs. La boîte à mouler permet de maintenir le sable bien tassé et facilite le démoulage en toute sécurité.

• Le flacon sert de cadre solide au sable.

• Il protège le moule pendant le compactage et le coulage.

Mécanisme de structuration

Le mécanisme de modelage façonne la cavité à l'intérieur du moule en sable. Vous utilisez un gabarit qui correspond à la pièce finale, mais vous le fabriquez vous-même. légèrement plus grand pour compenser le retrait du métalCe réglage permet d'obtenir des pièces moulées précises. Il est essentiel de comprendre comment le sable se modifie sous l'effet de la chaleur. Le mécanisme de moulage permet de prévoir les dimensions finales de la pièce et garantit la bonne formation du moule.

Système de compactage

Le système de compactage presse le sable autour du modèle. Cette étape est essentielle pour obtenir un moule dense et résistant. Le système utilise des méthodes telles que le pressage par secousses, l'impact ou le scellage sous vide. Chaque méthode applique une force pour compacter le sable. Un bon compactage évite les points faibles et permet de produire des pièces moulées aux surfaces lisses.

• Un compactage uniforme augmente la résistance du moule.

• Différentes machines utilisent différentes techniques de compactage.

Éjection et réglage du noyau

Le système d'éjection et de mise en place des noyaux permet de retirer le moule et de placer les noyaux pour les formes complexes. Des systèmes automatisés font glisser le flacon. et projeter le sable latéralement. Ce procédé permet de gagner du temps et de réduire le travail manuel. L'automatisation améliore également la régularité et la qualité. Vous pouvez ainsi mettre en place les noyaux rapidement et préparer les moules pour la coulée avec moins d'effort.

Remarque : L'éjection efficace et le réglage du noyau rendent la machine de moulage par coulée en sable plus rapide et plus fiable.

Fonctionnement de la machine de moulage par coulée en sable

Création de motifs

On commence par fabriquer un modèle correspondant à la forme de la pièce à mouler. Ce modèle peut être en bois, en métal ou en plastique. On le place ensuite dans le moule. La machine de moulage au sable utilise ce modèle pour former la cavité où sera injecté le métal. Il est essentiel que le modèle ait les dimensions et la forme adéquates, en prévoyant une marge pour le retrait du métal. Cette étape est fondamentale pour le bon déroulement du processus de moulage.

Compactage de sable

Vous préparez le mélange de sable On utilise une trémie et un mélangeur à sable. Le sable doit présenter une humidité et une composition chimique adéquates. Un excès d'eau peut entraîner la formation de vapeur et des défauts. Les impuretés présentes dans le sable, comme les sulfures ou les chlorures, peuvent affecter l'état de surface et la résistance de la pièce moulée. Le sable est tassé fermement autour du modèle. La machine de moulage au sable permet d'obtenir un tassement uniforme, ce qui prévient les replis de sable et autres défauts.

• teneur en humidité affecte la qualité des moisissures.

• Les impuretés peuvent causer des problèmes de surface.

• Un remplissage uniforme permet d'obtenir des moules solides et fiables.

Conseil : Vérifiez toujours le mélange de sable avant le conditionnement afin d'éviter les défauts de moulage.

Compactage

Le système de compactage sert à presser le sable autour du modèle. La machine peut utiliser le compactage par secousses, par impact ou par aspiration. Chaque méthode permet de tasser fermement les grains de sable, créant ainsi un moule suffisamment résistant pour la coulée du métal. Le compactage manuel offre la compaction la plus faible, tandis que le soufflage et le compactage par secousses produisent des moules plus lisses et plus denses. Une compaction uniforme permet d'éviter les problèmes de porosité ou de remplissage incomplet.

• Sable compacté crée une surface lisse.

• La pression garantit la rigidité du moule et sa préparation pour le moulage.

• La méthode de compactage influe sur l'état de surface final.

Suppression de motifs

Retirez le modèle du moule en sable. Cette étape requiert de la précaution. Si vous n'utilisez pas les outils appropriés, vous risquez d'être déçu. angles de tirageLe modèle risque de se coincer et d'endommager la cavité du moule. La machine de moulage par coulée en sable utilise généralement des systèmes automatisés pour extraire le modèle en douceur. Il est impératif de vérifier l'absence de fissures ou de déformations sur le moule après démoulage.

Stage principal

Pour les pièces nécessitant des parties creuses ou des formes complexes, on place les noyaux dans le moule. Cette opération peut être réalisée manuellement ou à l'aide de systèmes automatisés. Le placement manuel utilise des goupilles d'alignement et une inspection minutieuse. La manutention automatisée, quant à elle, emploie des pinces robotisées pour un positionnement précis du noyau. Il est important de contrôler les évents et les zones de remplissage afin d'éviter tout déplacement du noyau. L'application d'adhésifs peut être nécessaire pour maintenir le noyau en place. Des vérifications finales permettent de s'assurer de l'alignement et de la fixation du noyau.

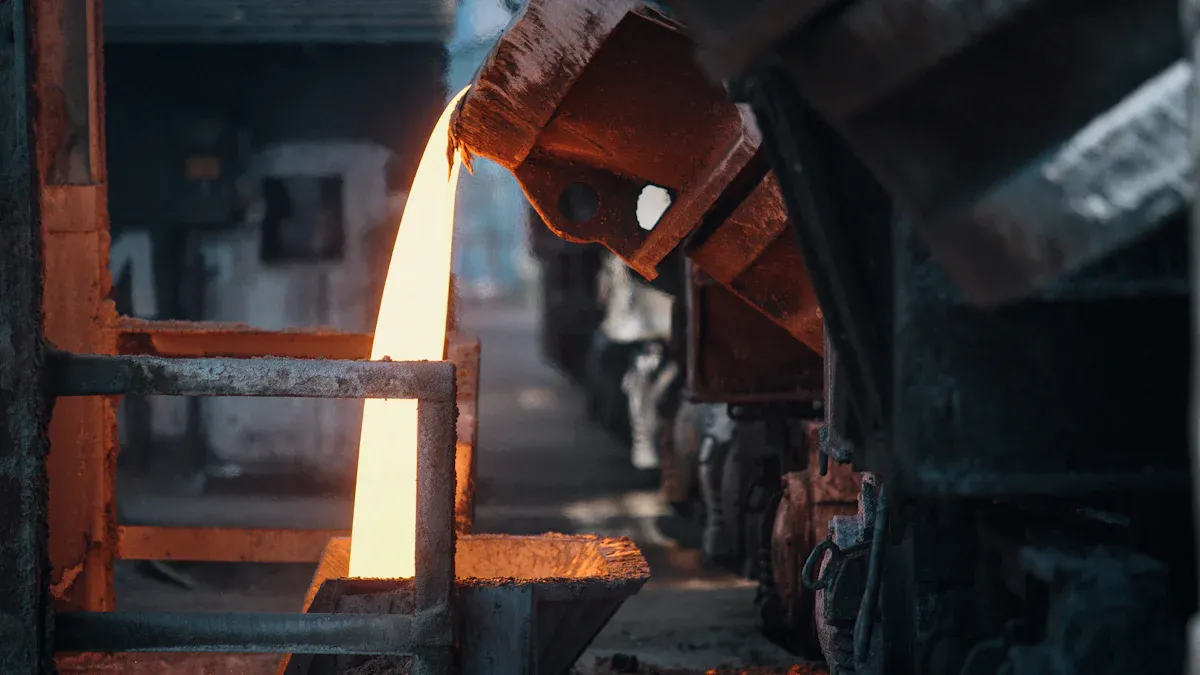

Coulée de métal

On fait fondre le métal dans un four et on le verse dans la cavité du moule. Cette étape est dangereuse, il faut donc porter des vêtements de protection. équipement de protection Vous portez des gants résistants à la chaleur, des écrans faciaux et des vêtements aluminisés. Avant de commencer, vous inspectez la zone de coulée afin de repérer les dangers. Vous versez le métal en fusion lentement pour éviter les éclaboussures et les débordements. La machine de moulage par coulée en sable permet de guider le métal dans le moule en toute sécurité.

• Portez un équipement de protection.

• Débarrassez la zone de tout danger.

• Versez lentement et avec précaution.

Remarque : La coulée du métal est l’étape la plus dangereuse. Respectez toujours les consignes de sécurité.

Refroidissement et élimination des moisissures

On laisse le métal en fusion refroidir et se solidifier à l'intérieur du moule. vitesse de refroidissement Cela influe sur la taille des grains et la résistance de la pièce finale. Chaque métal possède une courbe de refroidissement unique. Un refroidissement contrôlé permet d'obtenir des microstructures plus fines et des pièces moulées plus résistantes. Un refroidissement trop rapide ou irrégulier peut engendrer des porosités ou des irrégularités. Après refroidissement, on casse le moule en sable et on démoule la pièce.

• La vitesse de refroidissement détermine les propriétés mécaniques.

• Un refroidissement contrôlé permet d'obtenir une meilleure résistance.

• Un refroidissement inadéquat peut provoquer des défauts.

Nettoyage et finition

Après avoir démoulé la pièce, vous la nettoyez et la finissez. Commencez par secouer le sable pour le séparer de la pièce. Vous enlevez ensuite l'excédent de métal à l'aide d'outils mécaniques. Le grenaillage ou le sablage peuvent être utilisés pour éliminer les résidus de sable et lisser la surface. Des traitements de surface comme le décapage à l'acide ou le grenaillage peuvent améliorer sa durabilité. Vous inspectez la pièce pour détecter d'éventuels défauts et effectuez les dernières retouches.

1. Démoulage : Séparer la pièce moulée du moule en sable.

2. Découpe : Enlever le métal en excès.

3. Grenaillage/Sablage : Nettoyer et affiner la surface.

4. Traitements de surface : Améliorent la durabilité.

5. Inspection finale : Vérification de la qualité et de la finition.

Conseil : Attention nettoyage et finition vous aider à réaliser des moulages de haute qualité.

Importance dans le casting

Efficacité et cohérence

Vous pouvez augmenter votre vitesse et votre précision de production grâce à une machine de moulage par coulée en sable. L'automatisation vous permet de réduire la main-d'œuvre et de réaliser davantage de moules en moins de temps. Les machines garantissent la constance de chaque moule, ce qui réduit les défauts et le gaspillage de matériaux. Vous réalisez également des économies grâce à la réduction des besoins en personnel et en finitions. Le tableau ci-dessous illustre comment ces machines optimisent votre processus de coulée :

Conseil : Des moules uniformes vous aident à éviter les erreurs coûteuses et à satisfaire vos clients.

Qualité des pièces moulées

Avec la machine adéquate, vous pouvez obtenir des pièces moulées de haute qualité. Un remplissage uniforme du sable et un façonnage précis du modèle permettent de créer des pièces aux surfaces lisses et aux structures robustes. Des techniques de moulage avancées et des systèmes de contrôle qualité performants vous permettent de produire des pièces moulées conformes aux normes industrielles les plus strictes. Le moulage en sable vert favorise également le développement durable, car il permet de recycler le sable et de réduire la consommation d'énergie. Vous obtenez des résultats fiables, que ce soit pour de petites pièces ou de grands composants.

• Surfaces lisses et pièces robustes

• Moins de défauts et moins de rebuts

• Production durable avec des matériaux recyclables

Applications industrielles

Les machines de moulage par coulée en sable sont présentes dans de nombreux secteurs industriels. Elles permettent de fabriquer des blocs-moteurs, des carters de transmission et des culasses pour voitures et camions. Les entreprises aérospatiales les utilisent pour la production de pièces légères en aluminium. Les centrales énergétiques s'en servent pour les carters de turbines et les corps de pompes. Les fabricants d'engins de chantier les utilisent pour les godets d'excavatrices et les lames de bulldozers. Elles permettent également de produire des châssis pour les engins miniers, agricoles et de chantier.

• Véhicules automobiles et lourds : blocs-moteurs, carters de transmission, culasses

• Aérospatiale : Pièces en aluminium pour avions

• Énergie : Carter de turbine, corps de pompe

• Construction : godets d'excavatrice, lames de bulldozer

• Machines : équipements miniers, agricoles et industriels

Remarque : La machine de moulage par coulée en sable est compatible avec un large éventail d'industries et vous aide à répondre à différents besoins de production.

---

On utilise une machine de moulage par coulée de sable pour façonner le sable en moules destinés à recevoir des pièces métalliques. Les machines modernes utilisent Technologie CNC et CAO, qui vous aident à créer des conceptions complexes avec une grande précision. L'automatisation vous permet de fabriquer rapidement de nombreux moules et réduit les erreurs. Le moulage au sable conserve le plus grande part de marché En fonderie, on retrouve donc ces machines dans de nombreux secteurs industriels.

• On les retrouve dans les secteurs de l'automobile, de l'aérospatiale et de la production d'énergie.

• Ils vous aident à fabriquer des pièces robustes et précises pour de nombreuses utilisations.

FAQ

Quels métaux peut-on utiliser avec une machine de moulage par coulée en sable ?

Vous pouvez utiliser de nombreux métaux, tels que l'aluminium, le fer, l'acier, le bronze et le laiton. La machine fonctionne de manière optimale avec les métaux qui fondent à haute température.

Comment nettoyer une machine de moulage par coulée de sable ?

Il est important d'éliminer le sable et la poussière restants après chaque utilisation. Utilisez des brosses ou de l'air comprimé. Vérifiez que les pièces mobiles ne sont pas obstruées par du sable. Des machines propres durent plus longtemps et fonctionnent mieux.

Le moulage au sable est-il sans danger pour les débutants ?

Oui, avec une formation adéquate, vous pouvez apprendre le moulage au sable. Portez toujours un équipement de sécurité. Suivez les instructions et ne touchez jamais le métal chaud. Commencez par de petits projets pour développer vos compétences.

Combien de temps faut-il pour fabriquer un moule ?

La fabrication d'un moule simple prend entre 10 et 30 minutes. Les moules complexes peuvent nécessiter plus de temps. Le type de machine et la conception de la pièce influent sur la durée nécessaire.
